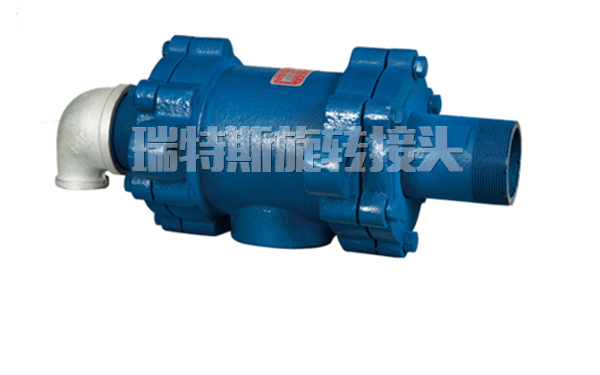

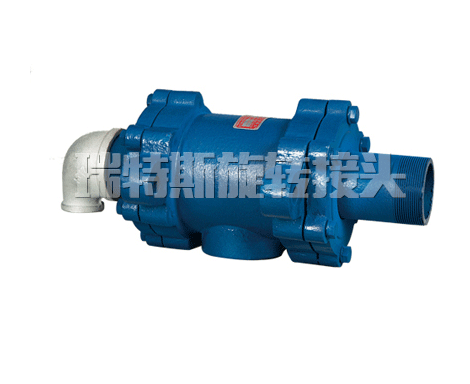

QS-G型旋轉接頭特點：
QS旋轉接頭的動密封的組件都是經過精密機械加工過包括：密封環、外管球面、底蓋等。動密封在工作時密封環是不與外殼體接觸的，而是浮動在底蓋和外殼體組成的空間之中的。本產品具有結構簡單、維護方便、可靠性良好、耐高溫等特點。
QS-G型旋轉接頭參數：
轉速：100RPM
溫度：220度
壓力：1.8Mpa
適用介質：飽和蒸汽、過熱蒸汽、過熱水
接頭殼體：球墨鑄鐵
流通方式：雙向
鏈接方式：螺紋連接，有左右旋之分

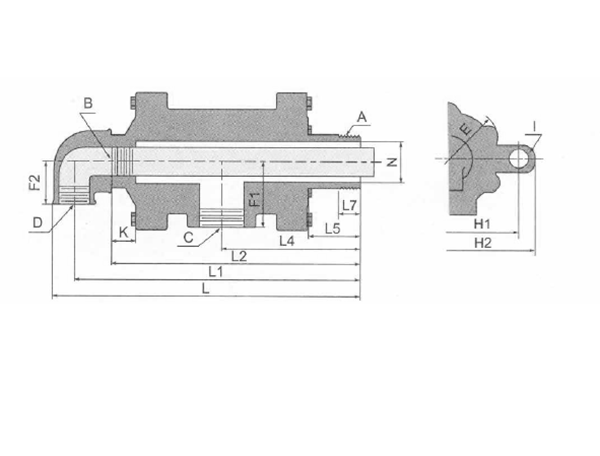

QS-G型旋轉接頭 雙向流通內管固定式——螺紋連接
|
規格 |
型號 |
A |
B |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
I |
K |
L |
L1 |
L2 |
L4 |
L5 |
L7 |
N |
|
65 |
QS-G65-32 |
R2-1/2 |
G1-1/4 |
Rc2 |
Rc1-1/4 |
190 |
86 |
62 |
220 |
270 |
20 |
40 |
402 |
376 |
354 |
195 |
80 |
40 |
64 |
|
80 |
QS-G80-40 |
R3 |
G1-1/2 |
Rc2-1/2 |
Rc1-1/2 |
230 |
110 |
72 |
300 |
255 |
26 |
40 |
476 |
441 |
411 |
220 |
85 |
45 |
75 |
|
100 |
QS-G100-65 |
R4 |
G2-1/2 |
Rc2-1/2 |
Rc2-1/2 |
261 |
120 |
90 |
300 |
354 |
26 |
40 |
510 |
467 |
429 |
265 |
87 |
45 |
98 |
