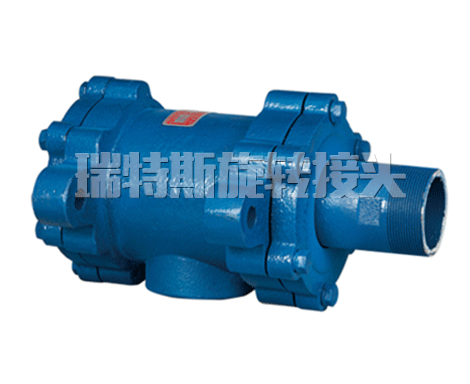

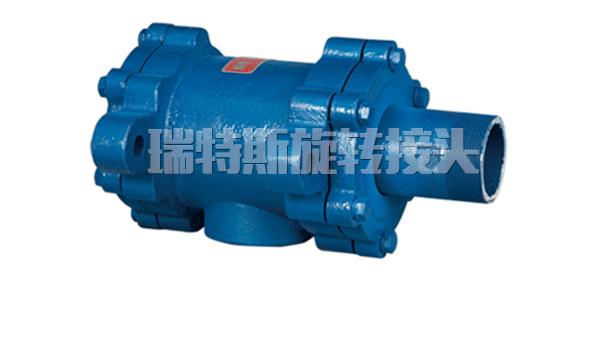

QD(20-50)蒸汽旋轉接頭參數:
適用轉速:≤100RPM
適用溫度:≤220℃
適用壓力:≤1.8MPa
適用介質:飽和蒸汽、過熱蒸汽、過熱水
單向流通式——螺紋連接

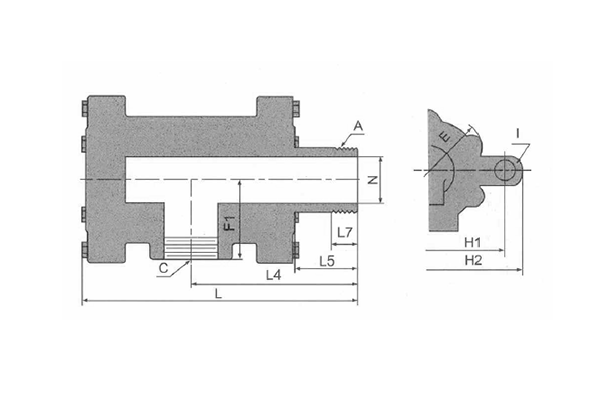

規格 | 型號 | A | C | E | F1 | H1 | H2 | I | L | L4 | L5 | L7 | N |
65 | QD-65 | R2-1/2 | Rc2-1/2 | 190 | 85 | 220 | 270 | 20 | 318 | 195 | 80 | 40 | 64 |
80 | QD-80 | R3 | Rc3 | 230 | 110 | 300 | 355 | 26 | 367 | 220 | 85 | 45 | 75 |
100 | QD-100 | R4 | Rc4 | 261 | 120 | 300 | 354 | 26 | 367 | 265 | 87 | 45 |
